一、心电监护仪智能电池设计要求：

根据客户的要求和规格，设计与主机配套的智能电池组，将带通信协议的智能电量计、锂电池及安全保护性能集成到你的解决方案中去，可达到智能电池组与主机信息共享，最终实现合理、高效、安全的电池管理方案。在整个方案的设计过程中，以确保电池、电池组及整个系统的安全性为前提，以满足相应的设计法规及认证法规为首选考虑。同时为了确保锂电池的安全性和可靠性，电池组内部都要采取多层保护，防止锂电池过充电，过放电或短路而被破坏。

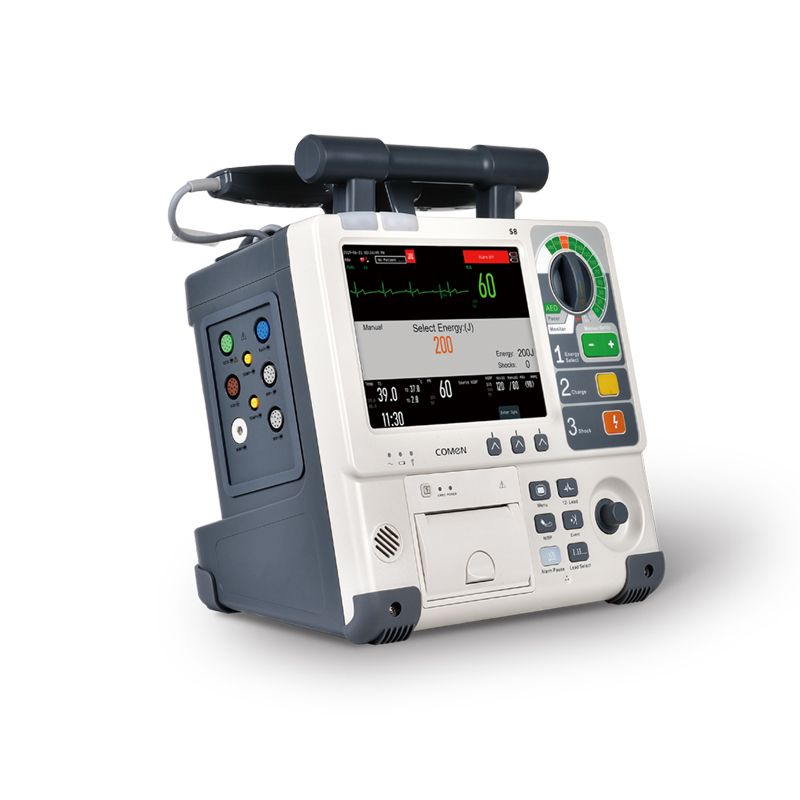

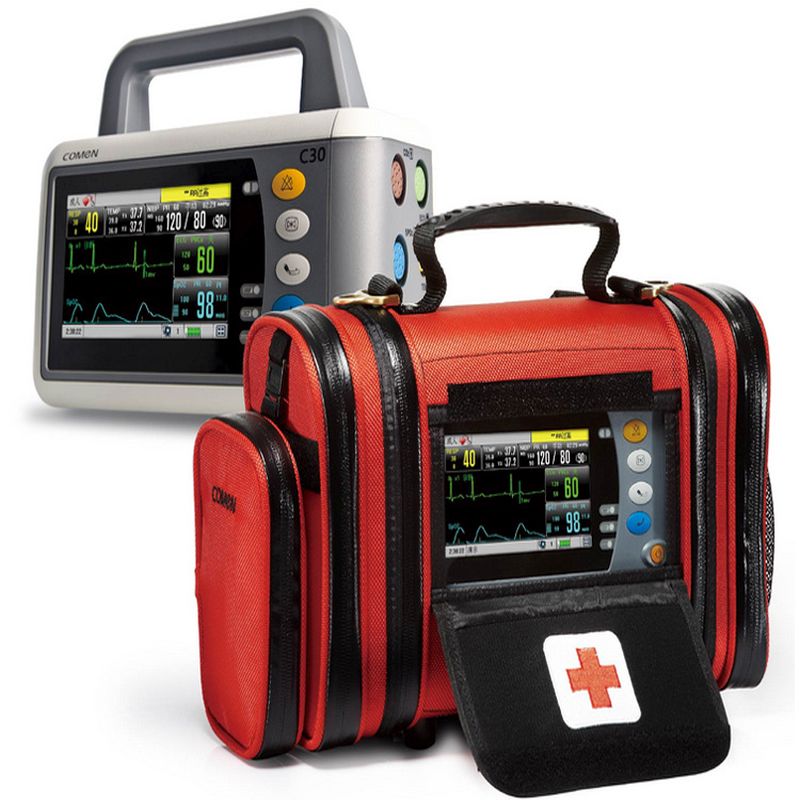

二、心电监护仪机智能电池设计方案：

· 18650锂离子电芯/18650 Li-ion cell（NCR18650GA Panasonic）。

· 电池组规格：NCR18650GA-4S2P-7000mAh-14.4V

· 保护板（PCM）：主要是对可充电电池组（一般指锂电池）进行设计的保护线路，由于锂电池本身的化学特性，需要提供过充、过放、短路、过流等及过温等保护功能。以避免引起燃烧、爆炸等危险。

· 保护IC（Protection IC）：BQ29330DBT是设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。

· 温度保险开关（Fuse）：T6D是主要针对二次保护功能设计。电池产品里Fuse可以防止电池高温放电和不安全的大电流的发生（当温度大于139度时，自我烧毁不可恢复）。

· 场效应管（MOSFET）：两个同型号的MOSFET管AON6404，在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。

· 电量管理控制芯片（BQ20z70DBT）：功能完整的电量检测计，具有一个测量电压与温度的模数转换器(ADC)  和一个测量电流与充电感测的模数转换器。电量检测计具有一个微处理器，负责执行电量检测计能够提供剩余电量状态(Remaining  State  of Capacity)等信息，BQ20z70DBT产品还提供剩余可运行时间 (Run  Time  to  Empty)。主机可随时向电量检测计查询这些信息，将电池信息通知用户。电量检测计的使用非常方便。让使用者随时掌握电池电能。

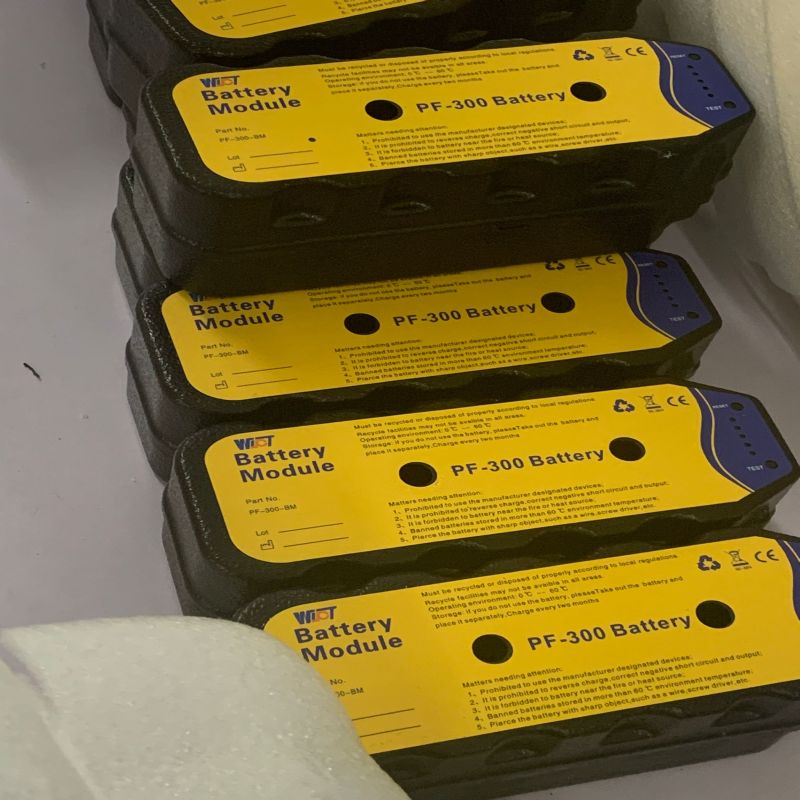

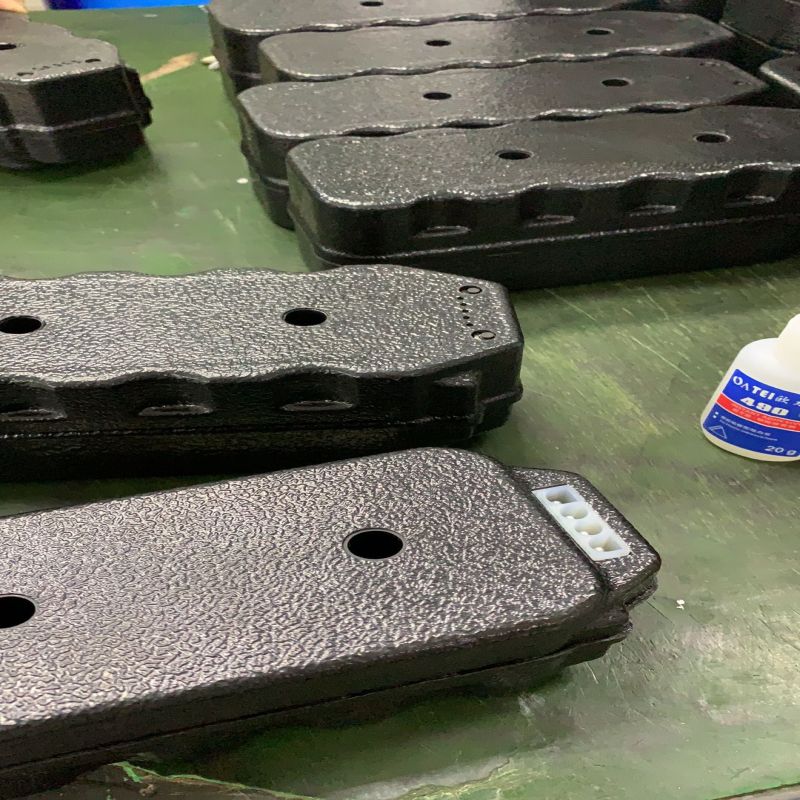

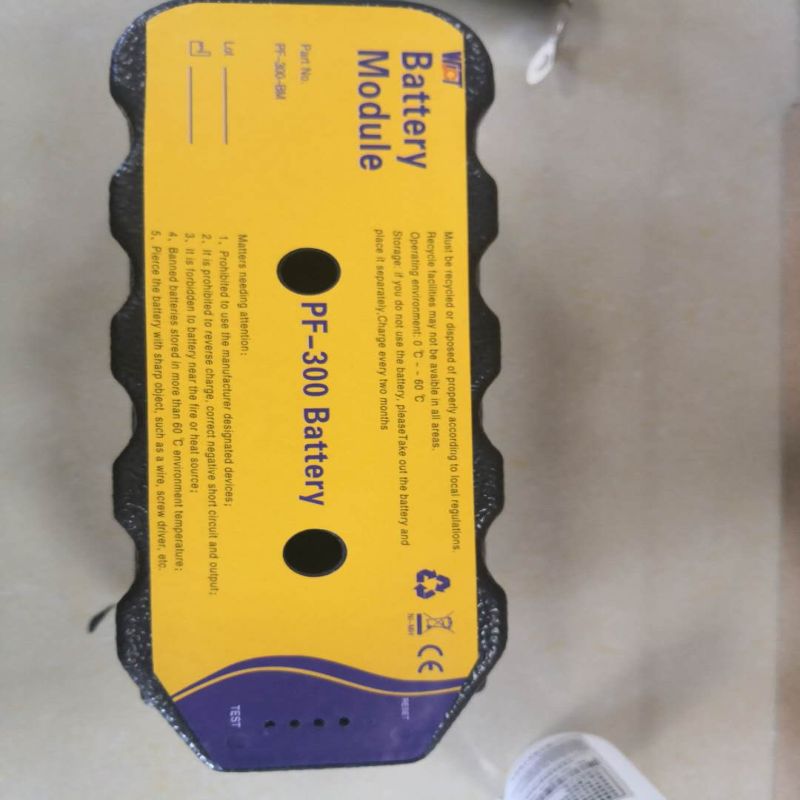

· 电池组封装后效果图（胶壳）。
