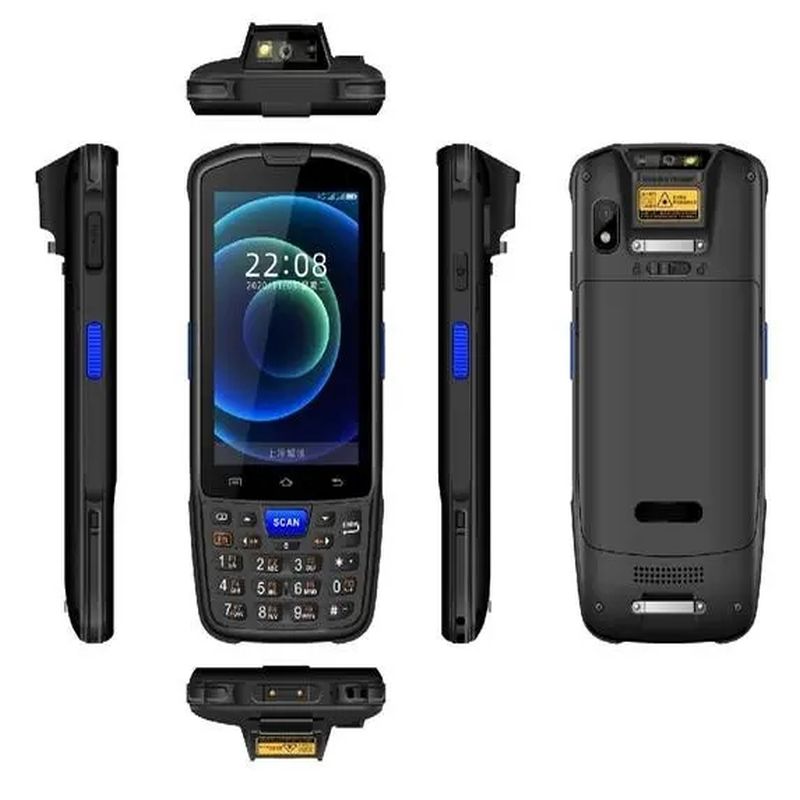

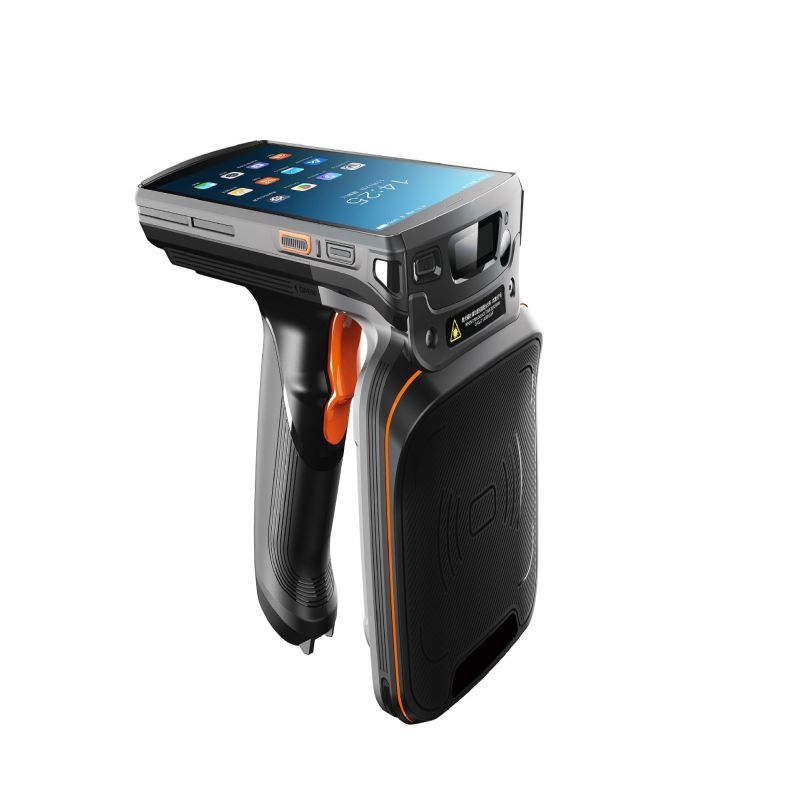

手持机

一、便携式手持机电池设计要求：

1）由于手持机带GMS通讯功能瞬间电流较大，峰值电流可达8A，正常工作电流0.5~2A，对电池连续工作时间及工作稳定性要求较高，为此我司采用进口松下电芯，该电池具有高能量比、轻重量、小体积、高循环寿命、高安全、高电压一致性等优点，锂电池组设计输出过电流保护值15A以下，持续工作电流6A，荷电容量3500mAh，充分满足手持机在信号弱情况下用电需求。

2）电路部分设计要求：

· 单节过充保护电压：4.20±0.02V

· 单节过充恢复电压：4.08±0.03V

· 单节过放保护电压：2.8±0.05V

· 单节过放恢复电压：2.6±0.05V

· 组合电池过流保护值：12~15A

· 组合电池过流保护值（PTC）：6A

· 电池还具备对主机温度信号传送、ID信号传送、输出短路保护、反充保护等功能

3) 电池循环寿命设计要求：350~500次（国标充放电标准）

二、便携式移动打印机电池设计方案：

· 18650锂离子电芯/18650 Li-ion cell（进口松下三元锂电池）。

· 电池组规格：18650/2S1P/3500mAh/7.4V

· 保护板（PCM）：主要是对可充电电池组（一般指锂电池）进行设计的保护线路，由于锂电池本身的化学特性，需要提供过充、过放、短路、过流等及过温等保护功能。以避免引起的燃烧、爆炸等危险。

· 保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短流等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。

· 过流保护片（PTC）：主要针对二次保护功能设计。PTC可恢复保险丝具有过流保护，自动复原双重功能。电池产品里PTC可以防止电池高温放电和不安全的大电流的发生。

· 场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。

· 温度识别电阻(NTC)：可随时探测电芯周边环境温度，将温度信号传送至主机，主机通过识别到的温度信号来控制电池组的工作。

· 电池组封装（胶壳）。

· 便携式手持机电池设计方案原理图：
