一、 大气采样器电池设计要求：

随着工业发展与人类活动的加剧, 大气颗粒物污染对环境的影响及其气候效应问题越来越受到人们的关注。总之，大气颗粒物与人类生存息息相关，减少大气颗粒物（尤其是细颗粒物）污染对于保护环境、提高人民生活质量、保障人体健康有非常重要的作用。

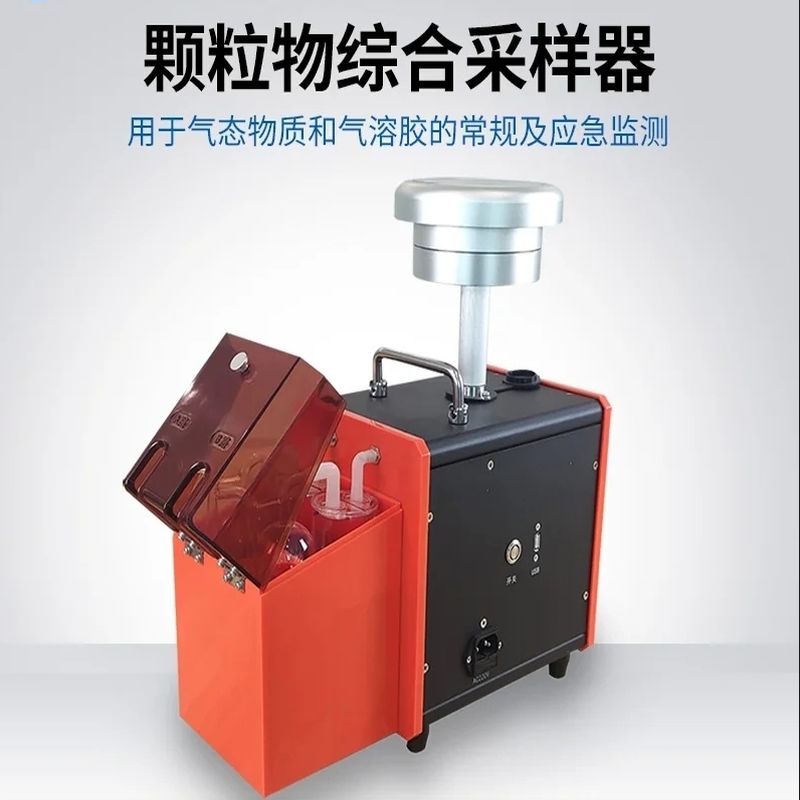

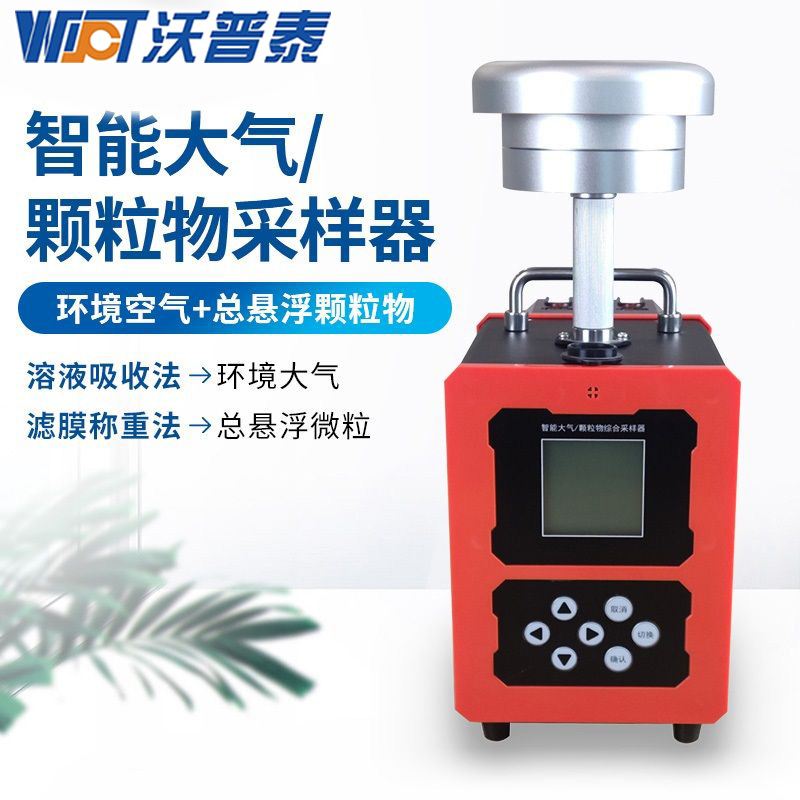

大气采样器测试设备，可对漂浮在空气中的防尘颗粒进行质量检验，检验出受污染程度，仪器的主要组成部分为小型电动抽水机、搅拌机、加热装置、传感部分、显示部分等。设备启动瞬间电流要求较大，峰值电流可达35A，正常工作电流4~5A，对电池连续工作时间要求6小时以上，为此我司采用进口松下电芯，该电池具有高能量比、轻质量、小体积、高循环寿命、高安全、高电压一致性等优点，锂电池组设计输出过电流保护值40A，持续工作电流7A，荷电容量25.6Ah，充分满足仪器的用电需求。具体设计要求参数如下：

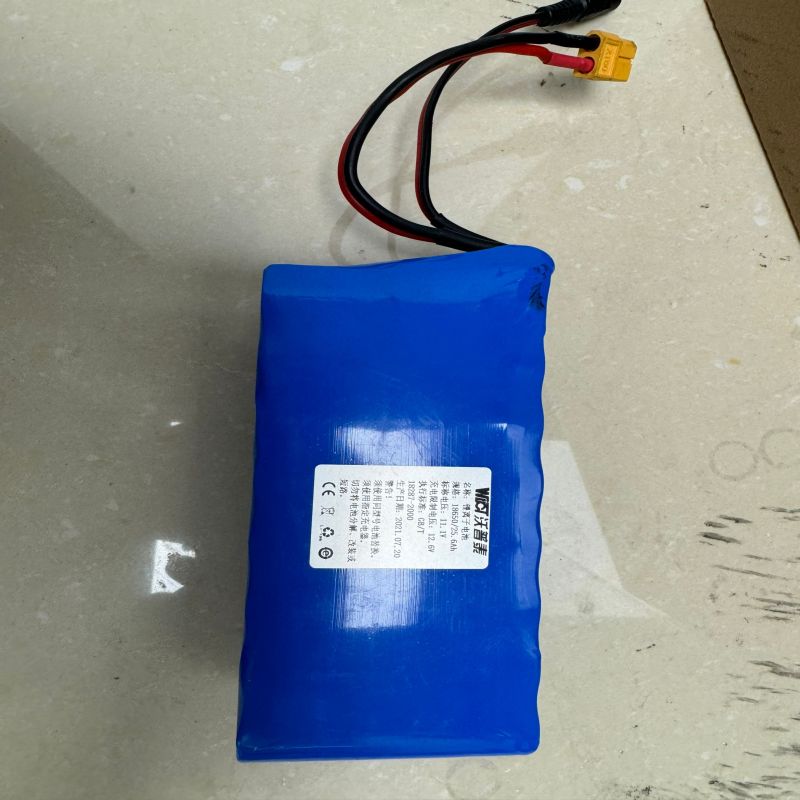

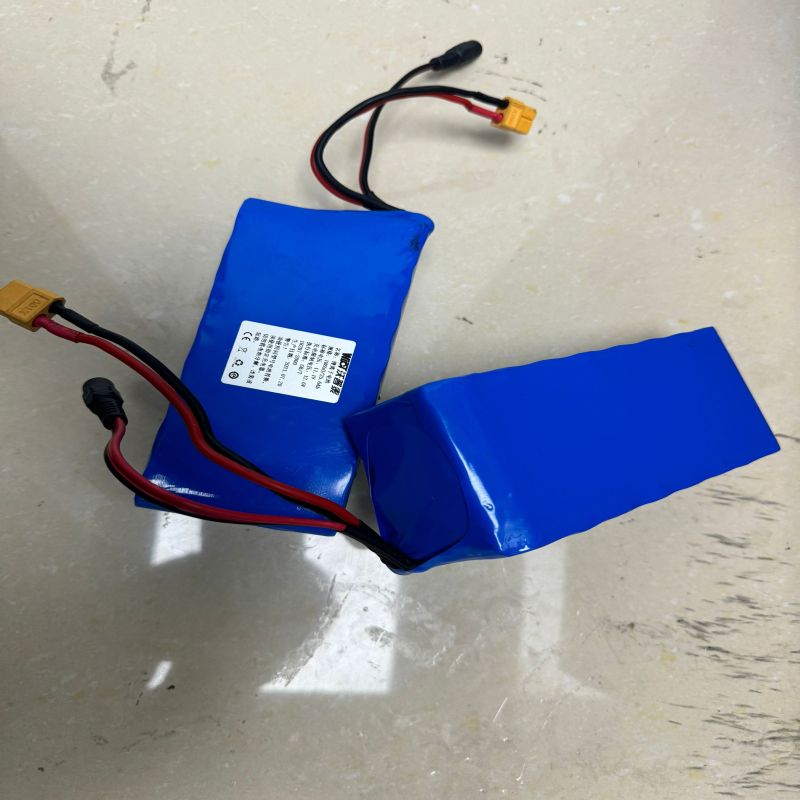

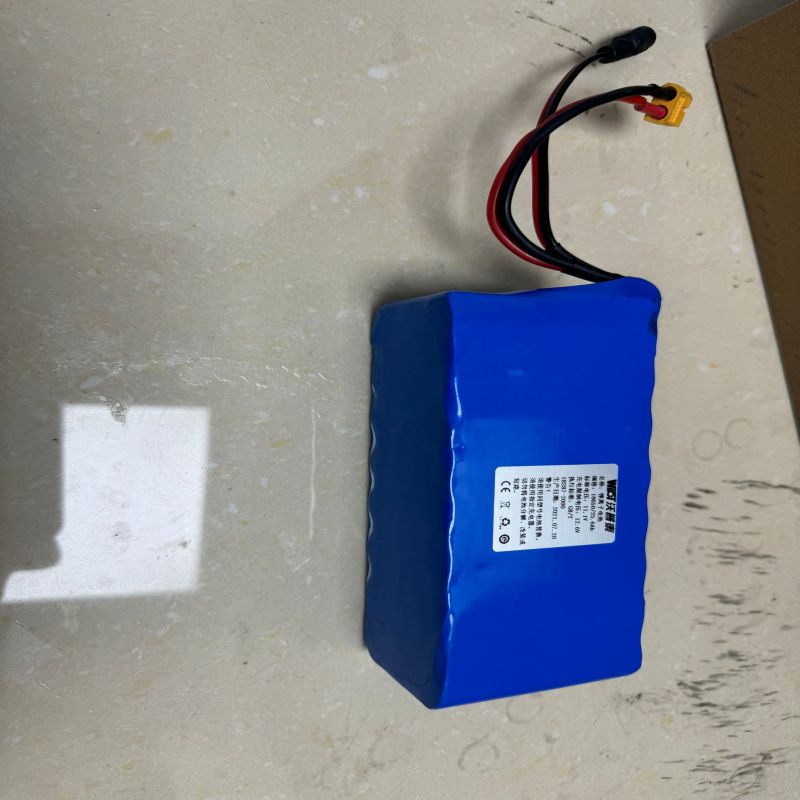

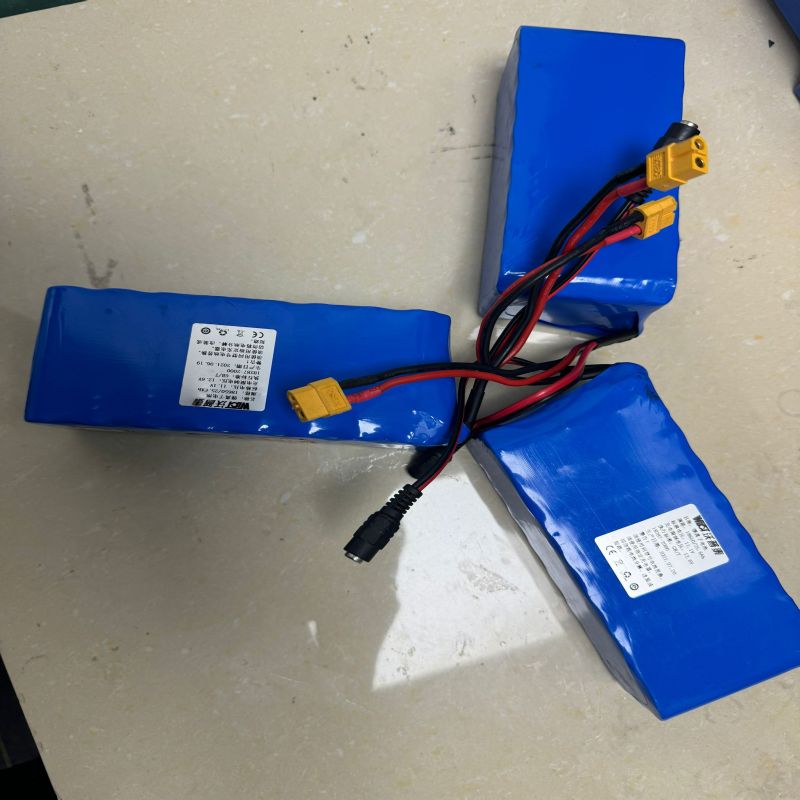

1）锂电池组型号设计要求：18650-3S8P/25.6Ah/11.1V。
2）电路部分设计要求：
1、单节过充保护电压：4.20±0.025V
2、单节过充恢复电压：4.15±0.050V
3、单节过放保护电压：2.60±0.08V
4、单节过放恢复电压：2.80±0.10V
5、组合电池过流保护值（10ms）：35~40A
6、组合电池过温保护值（可恢复）：70±5度
7、成品电池还具备短路、反充保护。
3）电池循环寿命设计要求：350~500次（国标充放电标准）
4）电池外型尺寸设计要求：
二、大气采样器电池设计方案：
1）保护板（PCM）：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供智能电量计算、过充、过放、短路、过流等保护功能。以避免引起燃烧、爆炸等危险。
2）保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测，使电芯在安全稳定高效的范围内工作。
3）温度开关：主要针对温度保护功能设计。当电池本身的温度因其它异常问题达到70±5℃范围时，温度开关动作，进行温度保护
4）18650锂离子电芯/18650/3200mAh/3.7V Li-ion cell（Panasonic）。
5）场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。
6）大气采样器电池设计方案原理图：
